現(xiàn)在國家對于環(huán)保和易燃易爆的清洗劑管控非常嚴(yán)，華茂翔響應(yīng)國家號召解決清洗問題還是從源頭解決，特推出HX-680高溫水洗錫膏， HX-527中溫水洗錫膏，HX-670低溫水洗錫膏，HX331有鉛水洗錫膏，需要水洗系列產(chǎn)品簡介的可以聯(lián)系我。焊接后使用純凈水和di去離子水清洗，超聲波清洗水溫控制在60度左右，清洗效果比較好，清洗后用熱風(fēng)槍60-80吹干，或者烤箱烘干，自然晾干時間比較久，如果自然晾干要選擇通風(fēng)好的地方

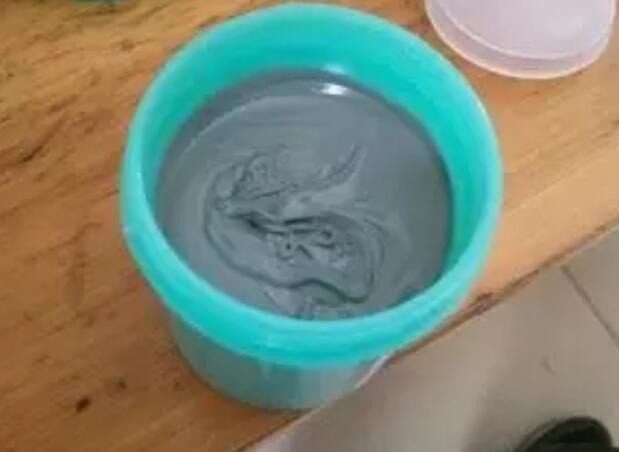

AIM中溫錫膏是應(yīng)用于快速焊接工藝的一種水洗型焊錫膏，其助焊膏采用完全溶于水的原材料，本產(chǎn)品快速焊接后殘留完全可以溶于清水中，立體結(jié)構(gòu)通過超聲波或者其他物理外力沖淋方式可以清洗干凈，從而實(shí)現(xiàn)零殘留，提高焊接可靠性高。
水洗無鉛無鹵系列錫膏優(yōu)點(diǎn)
1. 本產(chǎn)品為無鹵素環(huán)保錫膏，殘留物完全溶于清水，清洗后可靠性大大提高產(chǎn)品穩(wěn)定性，。
2. 高中低溫合金，能有效保護(hù)PCB及電子元器件，高活性，適合于鎳(Ni)表面的焊接。
3.印刷 和點(diǎn)膠流暢，印刷和點(diǎn)膠過程粘度穩(wěn)定;
4. 具有較好的焊接性能，可在不同的部位表現(xiàn)出適當(dāng)?shù)臐櫇裥?
5. 適用于快速焊接，焊接后表面光滑光亮，無錫珠等不良。
水洗無鉛無鹵系列錫膏項(xiàng)目型號
單位標(biāo)準(zhǔn) 焊錫粉
焊錫合金組成 Sn64Bi35Ag1 JIS Z 3283 EDAX分析儀
熔點(diǎn) 142-178 ℃
差示熱分析儀 DSC
焊錫粉末形狀 球形
掃描電子顯微鏡 SEM
焊錫粉末粒徑 25-45/20-38μm
鐳射粒度分析 Laser particle size
助焊劑類型 ROL0級 (1999)
鹵化物含量 無鹵素，ROL0級%JIS Z 3197
水萃取液電阻力率 1.8×105Ω.cm
錫膏助焊劑含量 11±1Wt%
JIS Z 3284
粘度(25℃)
100±20 Pa.s
Malcom Viscometer PCU-205
表面絕緣電阻 (初始值)3.2×1013Ω
表面絕緣電阻潮解值) 5.1×1012Ω
擴(kuò)展率 ≥85.0%
保存期限(0-10℃) 90天
水洗無鉛無鹵系列錫膏測試方法
水萃取液電阻率 高于1.8×104 Ω
絕緣電阻測試 高于1×108Ω
寬度測試下滑 低于0.15mm
印刷在陶瓷板上，在150度加熱60秒加熱后下滑寬度測試
焊粒形狀測試 很少發(fā)生
印刷在陶瓷板上，溶化及回?zé)岷螅?0倍顯微鏡觀察。
擴(kuò)散率 超過85%
銅盤浸濕測試 無腐蝕
殘留物測試 通過
歡迎來到水洗錫膏水熔性錫膏的頁面，由深圳捷科為您提供，聯(lián)系電話是18666200164，地址位于廣東深圳市寶安區(qū)寶安區(qū)主要經(jīng)營激光錫膏、固晶錫膏、熱風(fēng)錫膏、SMT紅膠。
